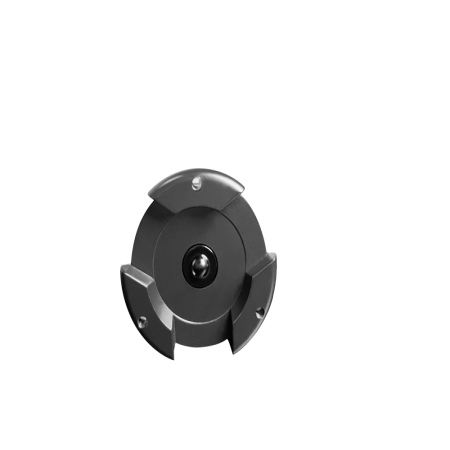

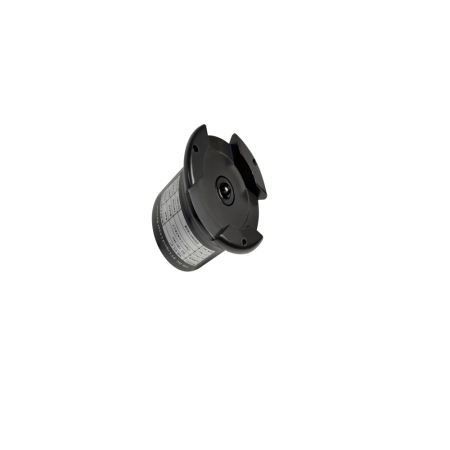

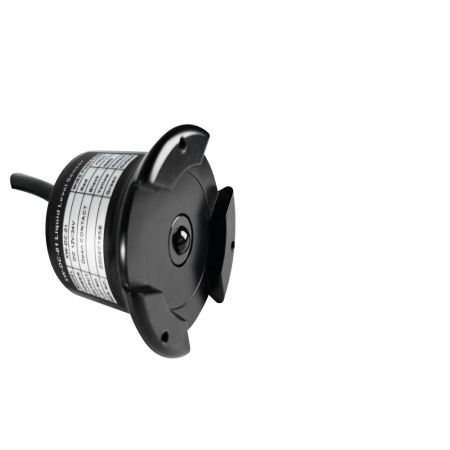

一．產品簡介
YCH-SMDT光電泄漏傳感器采用光電檢測原理。結構為全密封設計，外殼采用合金材質，材質外部采用電鍍加工工藝，內部電路封膠處理，可以達到防爆、防塵、防水等三防的作用，電子元器件受環境因素影響小，保證了產品的高精度及可靠性。產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點。
二．適用范圍
YCH-SMDT適用于IDC機房、通訊基站、加油站、儲油庫、倉庫等等。

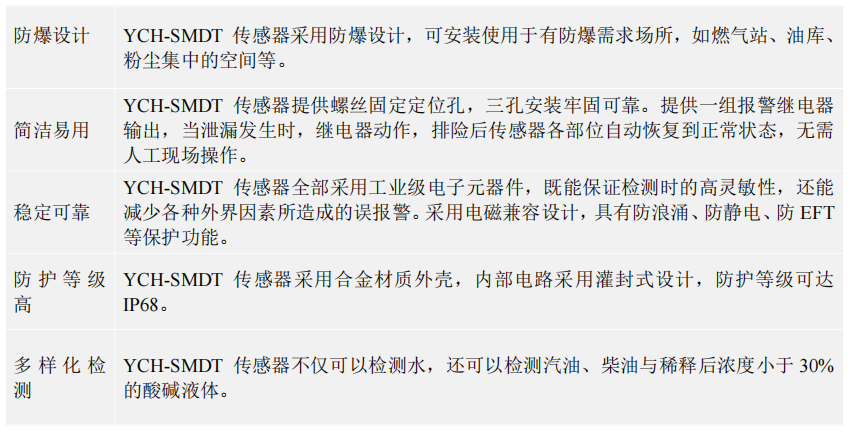

三．功能特點
防爆設計
| YCH-SMDT 傳感器采用防爆設計，可安裝使用于有防爆需求場所，如燃?xì)庹?、油庫、粉塵集中的空間等。 |
簡潔易用 | YCH-SMDT 傳感器提供螺絲固定定位孔，三孔安裝牢固可靠。提供一組報警繼電器輸出，當泄漏發生時，繼電器動作，排險后傳感器各部位自動恢復到正常狀態，無需人工現場操作。 |
穩定可靠 | YCH-SMDT 傳感器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。 |
防護等級高 | YCH-SMDT 傳感器采用合金材質外殼，內部電路采用灌封式設計，防護等級可達IP68。 |
多樣化檢測 | YCH-SMDT 傳感器不僅可以檢測水，還可以檢測汽油、柴油與稀釋后濃度小于30%的酸堿液體。 |

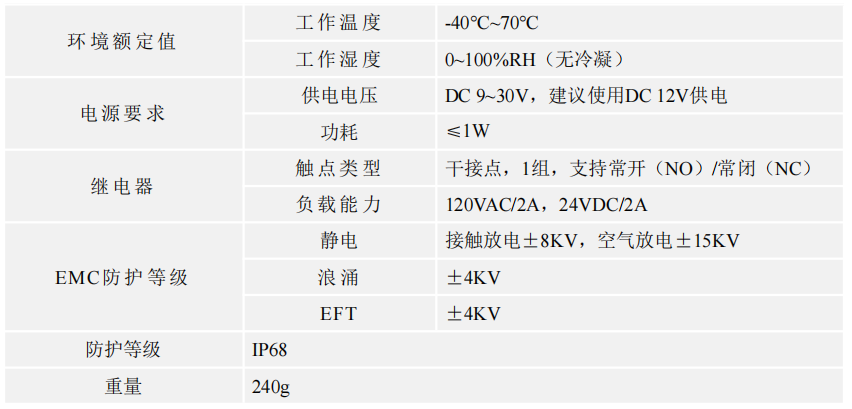

四．技術規格
環境額定值 | 工作溫度 | -40℃~70℃ |
工作濕度 | 0~100%RH（無冷凝） |
電源要求 | 供電電壓 | DC 9~30V，建議使用DC 12V供電 |
功耗 | ≤1W |
繼電器 | 觸點類型 | 干接點，1組，支持常開（NO）/常閉（NC） |
負載能力 | 120VAC/2A，24VDC/2A |
EMC防護等級 | 靜電 | 接觸放電±8KV，空氣放電±15KV |
浪涌 | ±4KV |
EFT | ±4KV |
防護等級 | IP68 |
重量 | 240g |
五．產品尺寸
（單位：mm，誤差±0.5mm）
圖1 尺寸圖

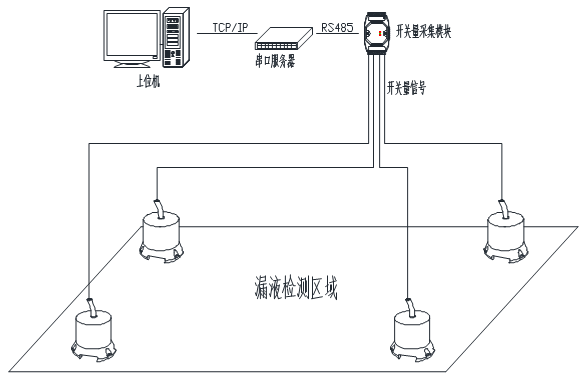

六．系統拓?fù)鋱D
YCH-SMDT傳感器安裝于漏液監測區域，當檢測到液體泄漏時，通過開關量采集模塊上傳泄漏數據至監控平臺，實現實時集中監控。傳感器輸出的開關量信號也可用來控制外圍設備如聲光報警器、短信模塊、開關量采集模塊等。
圖2 系統拓?fù)鋱D

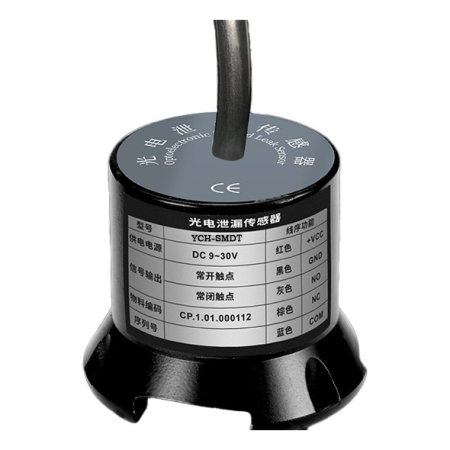

七．接線說明
請?jiān)趥鞲衅麟娫磾嚅_的狀態下進行接線。

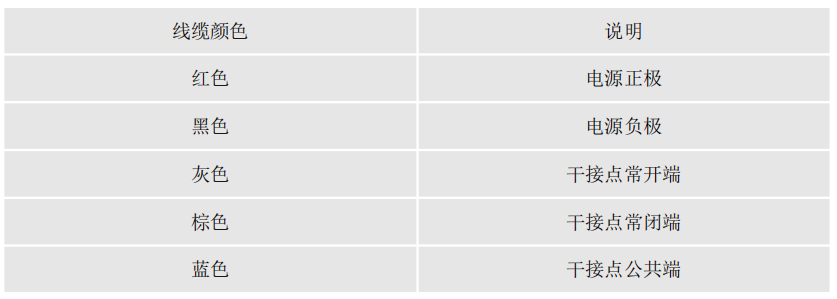

線纜顏色 | 說明 |
紅色 | 電源正極 |
黑色 | 電源負極 |
灰色 | 干接點常開端 |
棕色 | 干接點常閉端 |
藍色 | 干接點公共端 |
注：傳感器引出配線長度為L=2.0m。
圖3 接線示意圖

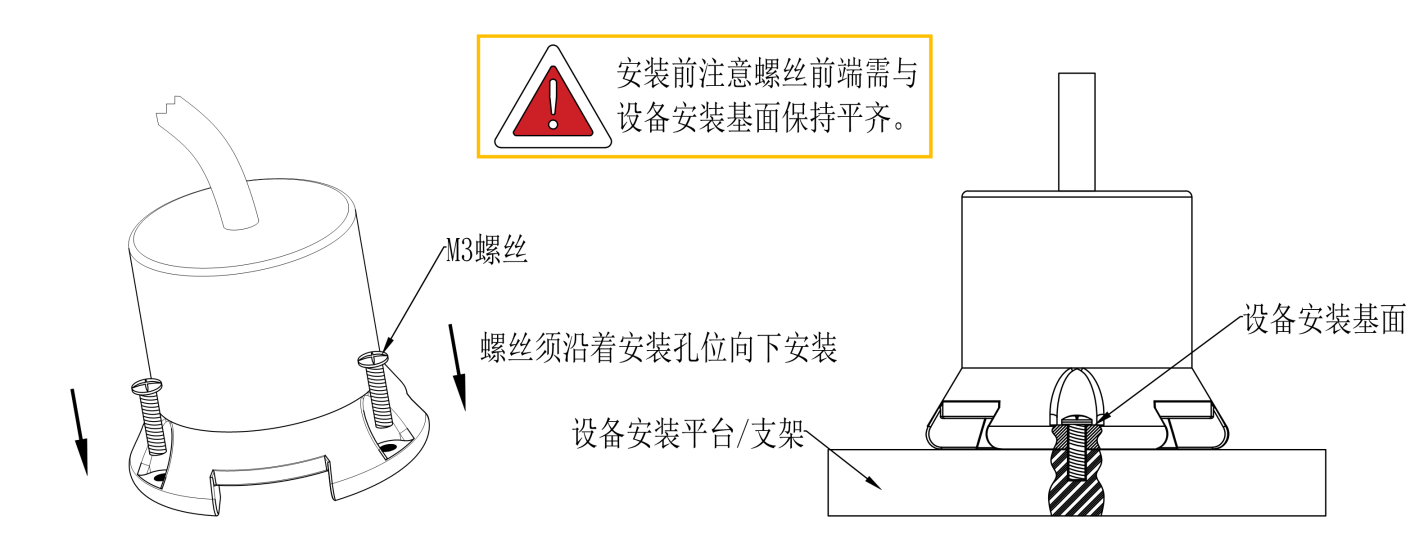

八．安裝說明

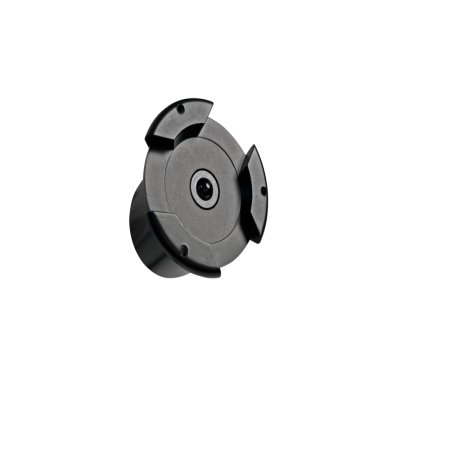

YCH-SMDT 傳感器使用螺絲固定定位孔安裝，安裝螺絲規格為M3。請將控制器安裝于牢固的地板、支架或水槽等處。安裝方式如下：
圖4 螺絲安裝示意圖

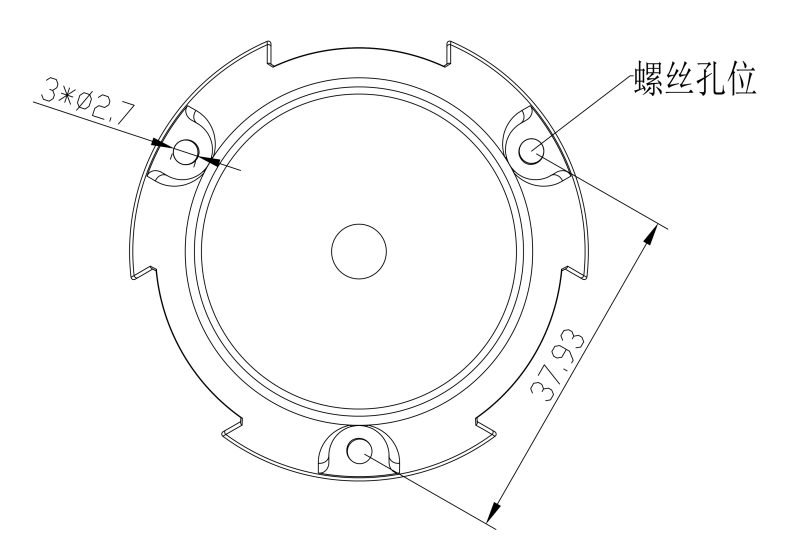

圖5 安裝尺寸圖
九．調試說明
傳感器所有接線步驟完成后，即可按如下指導進行調試工作：
1.當接通控制器電源時，萬用表把檔位打到蜂鳴檔，灰藍（或棕藍）兩線為斷開狀態，若為閉合（或斷開）狀態時可能是由于出現裝置異常。
2.取少量的自來水（非凈化處理水），取少量的自來水，將傳感器探頭保護罩浸沒于水中，一秒鐘后，繼電器動作，灰藍線導通。擦干傳感器上的水后，繼電器復位，灰藍線斷開。

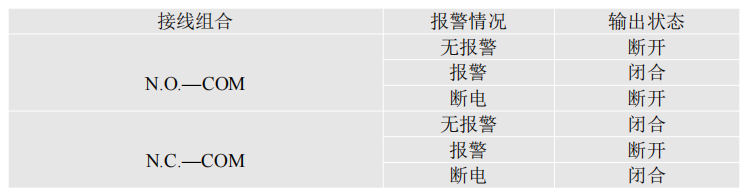

3.繼電器輸出信號見下表：
接線組合 | 報警情況 | 輸出狀態 |
N.O.—COM | 無報警 | 斷開 |
報警 | 閉合 |
斷電 | |
